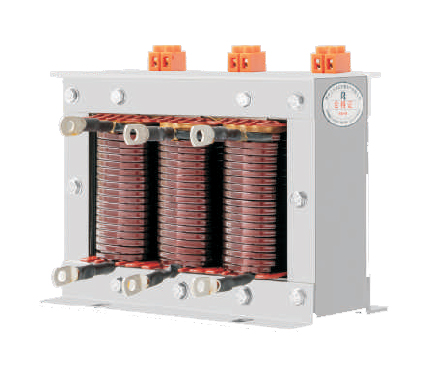

抗谐波电抗器

当前位置:首页 > 产品中心 > 抗谐波电抗器
  • 三相

  • 三相

  • 三相


  • 三相五柱


  • 三相五柱


  • 三相五柱

概述

本系列抗谐波电抗器产品主要为低压系统电力电容器配套,改善电力系统的功率因数,

能有效抑制电网的高次谐波,减轻电容器由谐波引起的过载,防止谐波放大,对电容的安全运行,改善网络电压波形,提高供电质量和电网安全经济运行起良好的作用。

适用于 3571113次谐波负载的无功补偿及滤波作用。

型号意义

技术参数

  •  电抗率:6%7%12%14% 及非标定制
  • 低温升:≤ 70K@工频额定电流)
  • 低噪音:≤ 48dB@工频、距离产品1m测量)
  • 绝缘等级:H (180)
  • 耐 压:相对相,相对地施加4kVac1min,无击穿闪络现象。
  • 线性度:1.8In,电感值不低于0.95额定电感。
  • 过温保护:NC125℃温控。
  • 执行标准:GB/T 1094.6-2011《电抗器》 IEC60076-6 Reactors

使用要求

  • 接线方式:三相:三进三出的方式,上面为输入端,下面为输出端
  • 相:一进一出的方式,上面为输入端,下面为输出端

  • 安装海拔高度:不高于2000m
  • 安装场所:无剧烈机械振动
  • 安装环境:温度 -25~+45℃,相对湿度不超过 90%,安装周围不可有易燃易爆等危险物品,周围应有良好的通风条件,如装在柜内,应加装通风设备。

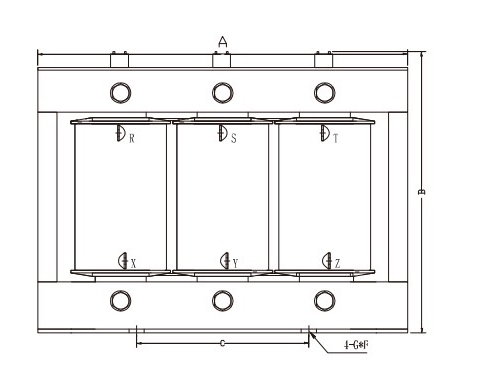

规格及参数
